Porgyűjtő impulzussugaras szelep

A Qingdao Star Machine V1614718 porgyűjtő impulzussugaras szelepet biztosít, a membrán elektromágneses impulzusszelepén és a dugattyú mechanizmusán alapul, beágyazott szerkezetet alkalmazva, erősebb fújási teljesítménygel és hosszabb szolgálati élettel. Alapvető jellemzői a következők:

Szerkezeti jellemzők

Az elektromágneses pilótafejből, a dugattyúból és a szeleptestből áll, a dugattyú hátsó kamra területe nagyobb, mint az elülső kamra, és a pneumatikus erő biztosítja az érzékeny bezárási állapotot.

A gumi membrán és a nyomásrugó törlése, a nagy szilárdságú dugattyúszerkezet használata jelentősen javítja a tartósságot.

A porgyűjtő impulzussugaras szelepének működési elve két szakaszra oszlik:

Fújó állapot: Miután az elektromos vezérlő beismerte a jelet, az elektromágneses pilótafej kinyitja a kirakodási lyukat, és a dugattyú elülső kamrájában lévő nyomásgáz felemeli a dugattyút és kinyitja a fújó csatornát.

 Zárt állapot: Miután a jel eltűnik, a kirakodó lyuk le van zárva, a dugattyú hátsó kamrájában lévő gáznyomás nyomja a dugattyút, hogy visszaálljon, és a csatorna bezáródik.

Műszaki színvonal

Munkanyomás: 0,2 ~ 0,6mPa

Feszültség specifikáció: DC24V vagy AC220V/50Hz

Védelmi fokozat: IP65

Működési közeg: Tiszta levegő

Használható hőmérséklet: szobahőmérséklet -típus -25 ~ 85 ℃, magas hőmérséklet -típus -25 ~ 230 ℃.

Életszakasz: 1 millió alkalommal

A porgyűjtő impulzussugaras szelepének telepítési specifikációja

Lezárási követelmények: A menetes csatlakozást PTFE nyersanyagszalaggal vagy szál tömítőanyaggal kell kitölteni, és a levegő elosztó dobozának kombinált felületének sima és tisztanak kell lennie.

Levegőforrás -feldolgozás: A levegő elosztó dobozának levegő bemeneti csőjét szűrővel és szabályozóval kell felszerelni, és az alját leeresztő szeleppel kell felszerelni, hogy a sűrített levegő száraz és mentes legyen.

Feldolgozási pontosság: A légcsomag -telepítés vége a 2. ábra feldolgozása szerint, annak biztosítása érdekében, hogy a mérettűrés és a felületi érdesség.

Tisztítási követelmények: A légzsákot és a fúrópipát a beépítés előtt alaposan meg kell tisztítani, hogy elkerüljék a maradék törmeléket.

Kapcsolat

A kerek elosztóhoz történő telepítéskor a méreteknek a 3. ábra szerint kell lennie, hogy biztosítsák a kapcsolat illesztését (például φ150/φ120 rekesz).

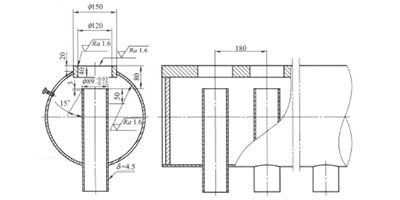

Az elosztócsatlakozás megmunkálási diagramja (2. ábra) Megadja a kulcsméreteket: 180 mm teljes szélesség, 15 ° Chamfer, δ = 4,5 mm falvastagság.

Külső dimenziók

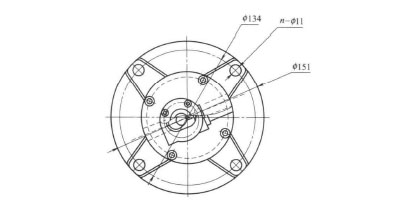

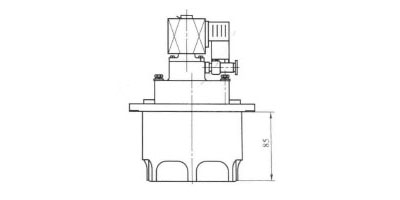

A 3 hüvelykes porgyűjtő impulzussugaras szelep külső méreteit a 3. ábra mutatja, olyan kulcsfontosságú paraméterekkel, mint a teljes hossza 134 mm és a φ151 mm-es rögzítő lyukak.

Kompakt kialakítással és rugalmas fúvócső -elrendezéssel a szelep alkalmas az ipari por eltávolító rendszerben a nagy hatékonyságú hamu -tisztítás igényéhez. A dugattyús szerkezet és az elektromágneses vezérlés optimalizálásával gyors választ és stabil működést ér el, és megfelel az export termékek megbízhatóságának és pontosságának szigorú követelményeinek.

1. ábra 2. ábra3. ábra
